OCP C型單曲軸沖床

OCP C型單曲軸沖床

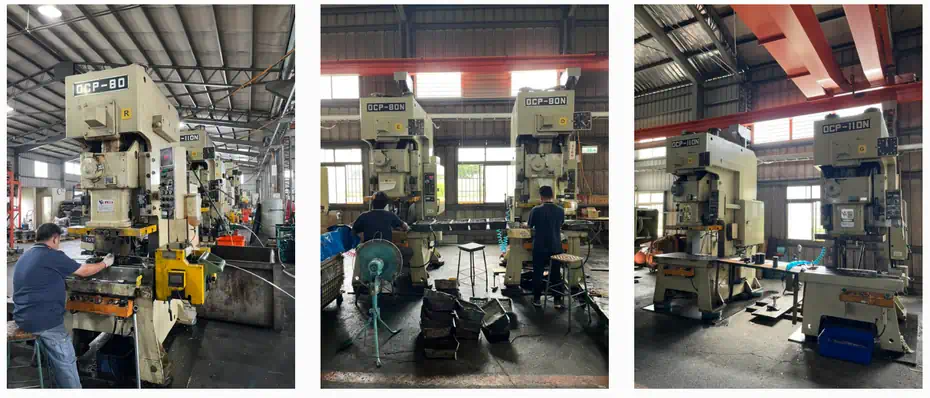

OCP 沖床

可廣泛的運用於引伸、彎曲、刻印、壓平及切邊等沖鍛製程，並可進行單動或連續沖壓加工。

1. 適用加工類型與模式

OCP 系列為 C 型單曲軸機型，廣泛適用於引伸(draw)、彎曲(bending)、刻印(marking)、壓平(flattening)、切邊(trim)等沖壓工序，也可切換「單動」或「連續沖壓」模式

2. 基本能力與規格

		OCP-60			OCP-80			OCP-110
		EW
		S	H	V	S	H	V	S	H	V
能力-ton		60			80			110
能力發生點-mm		4	2.3	4		3.2	5	5	3.2	5
行程長-mm		80	50	130		60	150	110	70	180
行程數-定速-S.P.M.		90	120	70		100	60	70	90	50
行程數-變速-S.P.M.		60-120	80-165	40-85		65-140	40-75	55-90	60-140	40-65
最大模高-mm		325	340	300		375	330	385	405	350
滑塊板面積-mm		500x400			560x460			650x520
台盤面積-mm		900x520			1000x600			1150x680
台盤厚度-mm		90			100			120
滑塊調整量-mm		70			80			90
主馬達-HPxP		7.5x4			14x4			15x4
滑塊調整馬達-kWxP		0.4x4			0.4x4			0.4x4
工作面高度-mm		800			830			845
最大上模重量-kg		300			345			450

		OCP-160			OCP-200
		EW
		S	H	V	S	H	V
能力-ton		160			200
能力發生點-mm		6	4	6	6	4	6
行程長-mm		130	80	200	150	100	200
行程數-定速-S.P.M.		60	80	45	50	65	35
行程數-變速-S.P.M.		35-70	50-100	20-50	35-70	45-95	20-50
最大模高-mm		435	460	400	475	500	450
滑塊板面積-mm		700x580			850x650
台盤面積-mm		1250x760			1400x820
台盤厚度-mm		150			160
滑塊調整量-mm		100			110
主馬達-HPxP		20x4			20x4
滑塊調整馬達-kWxP		0.75x4			0.75x4
工作面高度-mm		915			1020
最大上模重量-kg		540			800
